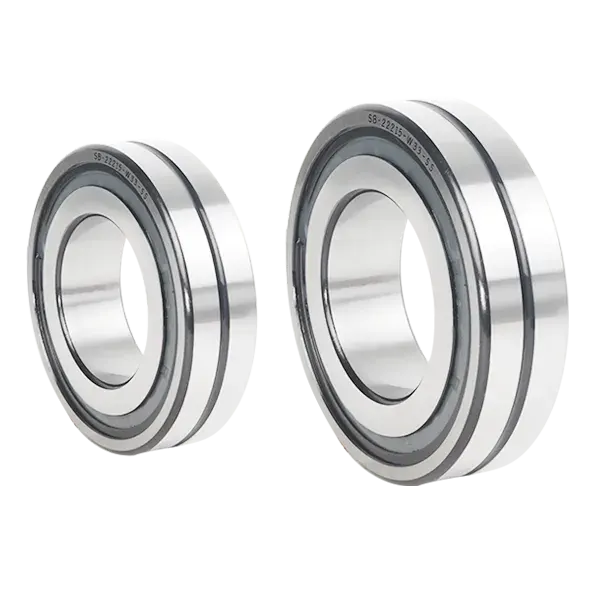

Радиально-упорные роликовые подшипники типа SB имеют двухрядную симметричную конструкцию с барабанчатыми роликами, оснащены двухсекционным обработанным сепаратором из цельной латуни и системой направления роликов; внутреннее кольцо имеет промежуточный фиксирующий выступ, обеспечивающий стабильное ограничение движения роликов. Подшипники обладают превосходной радиальной несущей способностью, выдерживают осевые нагрузки в обоих направлениях, устойчивы к ударам и высоким температурам. По сравнению с другими моделями серии с медными сепараторами: в отличие от конструкций MA с направляющим внешним кольцом и MB с направляющим внутренним кольцом, сепаратор SB обеспечивает прямое направление роликов, что обеспечивает большую свободу движения роликов, меньшее сопротивление трению и оптимальный баланс между несущей способностью и предельной скоростью вращения; по сравнению с цельной латунной сепараторной конструкцией CA, разъемная конструкция обеспечивает лучшее отведение тепла и подходит для условий длительной непрерывной работы. Широко применяется в вспомогательном оборудовании прокатных станов, крупных вентиляторах, поворотных опорах цементных заводов, бумагоделательном оборудовании, тяжелых конвейерах, универсальных крупных редукторах и другом тяжелом оборудовании.
| Модель подшипника |
Основные размеры (мм) |
Масса подшипника |
||
|---|---|---|---|---|
| d внутренний диаметр |
D наружный диаметр |
B толщина |
||
| SB-22309-W33-SS | 45 | 110 | 36 | 1.41 |
| SB-22308-W33-SS | 40 | 90 | 33 | 1.35 |
| SB-22224-W33-SS | 120 | 225 | 58 | 9.2 |
| SB-22222-W33-SS | 110 | 220 | 53 | 7.4 |
| SB-22220-W33-SS | 100 | 180 | 46 | 5 |
| SB-22219-W33-SS | 95 | 170 | 43 | 4.3 |
| SB-22218-W33-SS | 90 | 160 | 40 | 3.7 |
| SB-22217-W33-SS | 85 | 150 | 36 | 3 |
| SB-22215-W33-SS | 75 | 130 | 31 | 1.63 |
| SB-22214-W33-SS | 70 | 120 | 31 | 1.83 |
| SB-22213-W33-SS | 65 | 120 | 1 | 1.63 |
| SB-22212-W33-SS | 60 | 110 | 28 | 1.83 |
| SB-22211-W33-SS | 55 | 100 | 25 | 0.846 |
| SB-22210-W33-SS | 50 | 90 | 23 | 0.68 |
| SB-22209-W33-SS | 45 | 85 | 23 | 0.578 |
| SB-22208-W33-SS | 40 | 80 | 23 | 0.524 |
| SB-22207-W33-SS | 35 | 72 | 23 | 0.43 |
| SB-22206-W33-SS | 30 | 62 | 20 | 0.28 |
| SB-22205-W33-SS | 25 | 52 | 18 | 0.18 |
