Скользящие блоки для линейных направляющих поставляются в комплекте с направляющими и бывают двух типов: шариковые и роликовые. Шариковые скользящие блоки обеспечивают равномерное распределение нагрузки в четырёх направлениях, имеют низкий коэффициент трения и подходят для высокоскоростных прецизионных условий эксплуатации; роликовые скользящие блоки отличаются большой площадью контакта, а также повышенной жёсткостью и способностью выдерживать большие нагрузки. Поддерживают монтаж в любом положении, позволяют регулировать предварительное натяжение для повышения жесткости и оснащены пылезащитными уплотнителями. Широко применяются в станках с ЧПУ, автоматизированном оборудовании, манипуляторах, лазерном оборудовании, контрольно-измерительных приборах и других системах, требующих высокоточного линейного ведения.

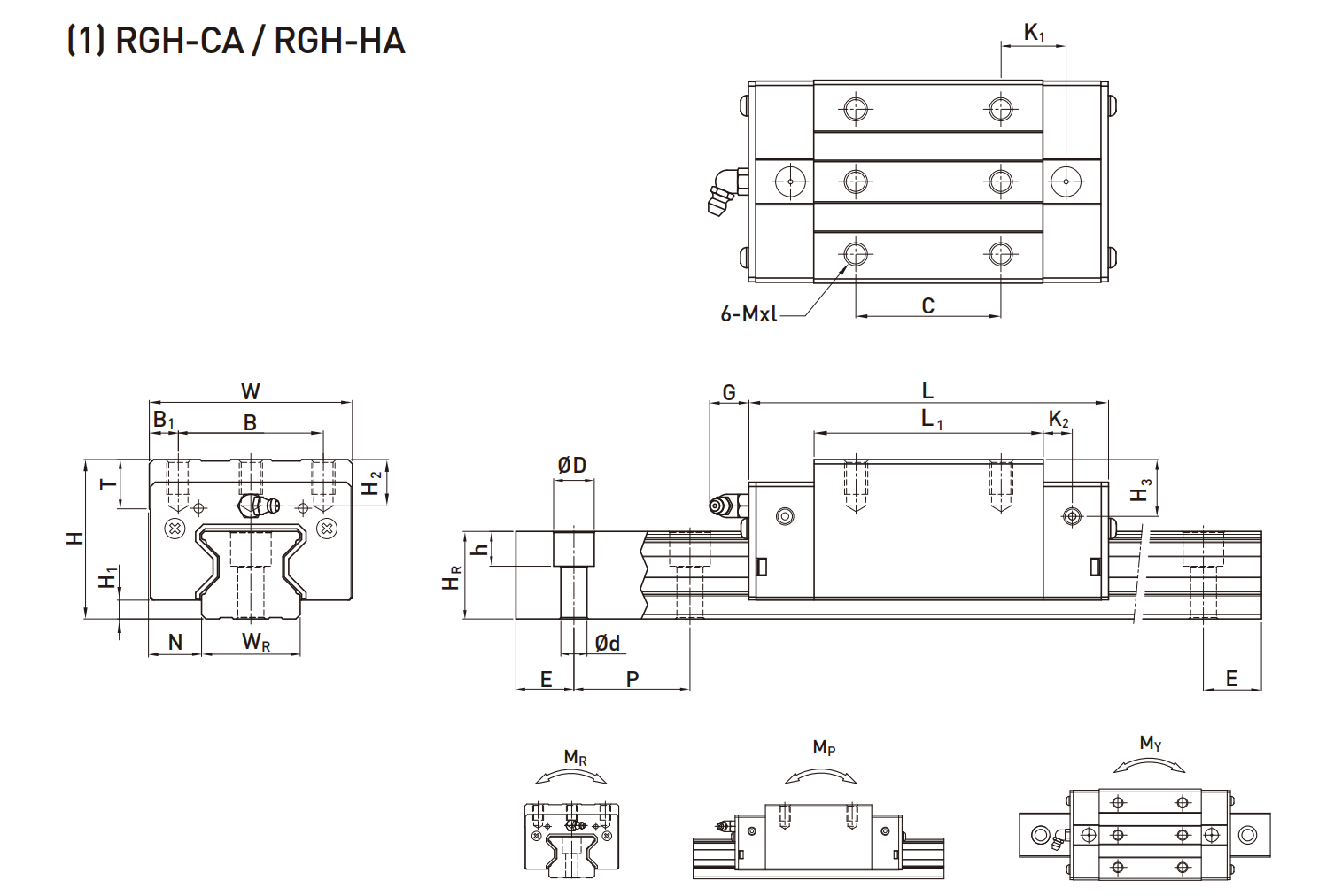

| Модель подшипника |
Основные размеры (мм) |
Базовая нагрузка (кН) |
Масса подшипника |
|||
|---|---|---|---|---|---|---|
| W | L | C | Динамическая нагрузка Cr |
Статическая нагрузка Cor |
||
| WEW50CC | 50 | 50 | 140 | 61.52 | 97.1 | 3.71 |
| WEW35CC | 35 | 35 | 102.6 | 29.8 | 49.4 | 1.26 |
| WEW27CC | 27 | 27 | 72.8 | 12.4 | 21.6 | 0.43 |
| WEW21CC | 21 | 21 | 59 | 7.21 | 13.7 | 0.23 |
| WEW17CC | 17 | 17 | 50.6 | 5.23 | 9.64 | 0.13 |
| WEH50CA | 50 | 50 | 140 | 61.52 | 97.1 | 3.16 |
| WEH35CA | 35 | 35 | 102.6 | 29.8 | 49.4 | 1.1 |
| WEH27CA | 27 | 27 | 72.8 | 12.4 | 21.6 | 0.35 |
| WEH21CA | 21 | 21 | 59 | 7.21 | 13.7 | 0.2 |
| WEH17CA | 17 | 17 | 50.6 | 5.23 | 9.64 | 0.12 |
| RGW65CA | 65 | 100 | 145 | 298 | 505 | 3.95 |
| RGW55CA | 55 | 85 | 120 | 228 | 385 | 3 |
| RGW45CA | 45 | 75 | 98 | 168 | 280 | 2.3 |
| RGW35CA | 35 | 52 | 80 | 108 | 180.5 | 1.52 |
| RGW30CA | 30 | 45 | 70 | 82.8 | 136 | 1.05 |
| RGW25CA | 25 | 36 | 62 | 57.2 | 93.5 | 0.72 |
| RGW20CA | 20 | 32 | 55 | 39.5 | 63.2 | 0.48 |
| RGH65CA | 65 | 100 | 145 | 320 | 545 | 3.8 |
| RGH55CA | 55 | 85 | 120 | 245 | 415 | 2.9 |
| RGH45CA | 45 | 75 | 98 | 180.6 | 301.7 | 2.2 |
