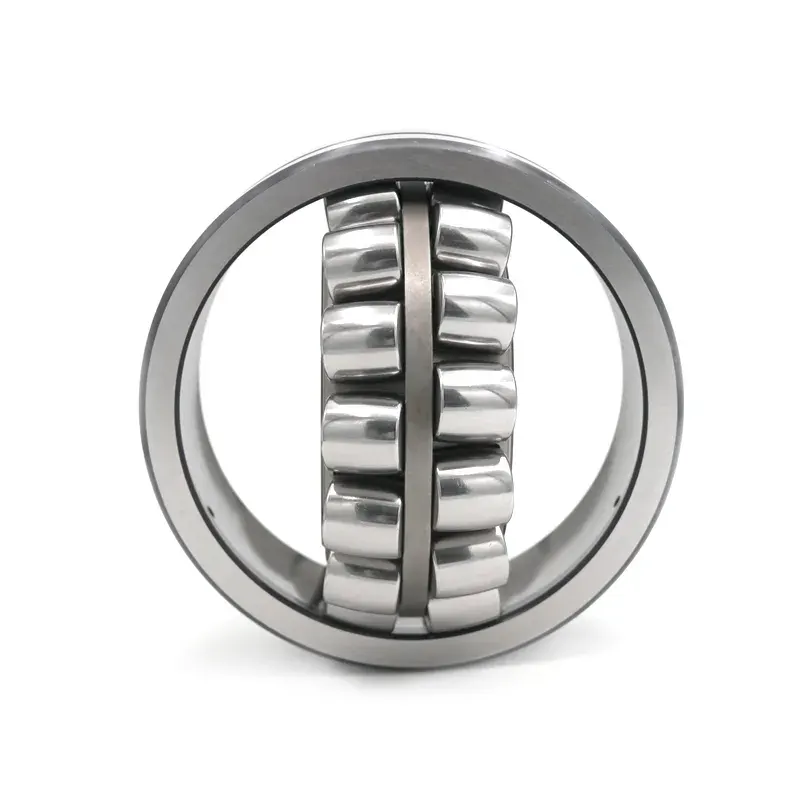

Самоустанавливающиеся роликовые подшипники серии E отличаются оптимизированной внутренней конструкцией, двухрядным симметричным расположением барабанных роликов, отсутствием центрального выступления на внутреннем кольце и оснащены штампованным стальным сепаратором, что обеспечивает меньшее трение при работе и лучшее отведение тепла. Подшипники обладают высокой радиальной несущей способностью, выдерживают осевые нагрузки в обоих направлениях, устойчивы к ударам и приспособлены к работе в условиях переменных высоких нагрузок. В подшипниках серии E оптимизирована форма линии контакта роликов с дорожками качения, что позволяет снизить контактные напряжения, повысить номинальную нагрузку, уменьшить шум при работе и увеличить усталостную долговечность; по сравнению с серией E1 эти подшипники представляют собой базовую конструкцию и отличаются отличным соотношением цены и качества. Они широко применяются в различных промышленных передачах средней и тяжелой нагрузки, таких как конвейеры, вентиляторы, цементное оборудование, горнодобывающая техника, универсальные редукторы и строительная техника.
| Модель подшипника |
Основные размеры (мм) |
Базовая нагрузка (кН) |
Номинальная скорость (об/мин) |
Масса подшипника |
||||
|---|---|---|---|---|---|---|---|---|
| Цилиндрическое отверстие |
Коническое отверстие |
d Внутренний диаметр |
D Наружный диаметр |
B Ширина |
Динамическая Cr |
Статическая Cor |
Предельная скорость |
|
| 22226 E | 22226 EK | 130 | 230 | 64 | 758 | 930 | 3 600 | 11 |
| 22224 E | 22224 EK | 120 | 215 | 58 | 652 | 765 | 3 800 | 8.7 |
| 22322 E | 22322 EK | 240 | 80 | 989 | 1 120 | 2 800 | 18.5 | |
| 22222 E | 22222 EK | 110 | 200 | 53 | 572 | 640 | 4 000 | 7 |
| 22320 E | 22320 EK | 100 | 215 | 73 | 847 | 950 | 3 000 | 13.5 |
| 21320 E | 21320 EK | 100 | 215 | 47 | 433 | 490 | 4 500 | 8.6 |
| 22220 E | 22220 EK | 100 | 180 | 46 | 433 | 490 | 4 500 | 4.9 |
| 22319 E | 22319 EK | 95 | 200 | 67 | 699 | 765 | 3 400 | 10.5 |
| 21319 E | 21319 EK | 95 | 200 | 45 | 433 | 490 | 4 500 | 7.05 |
| 22219 E | 22219 EK | 95 | 170 | 43 | 393 | 450 | 4 800 | 4.15 |
| 22318 E | 22318 EK | 90 | 190 | 64 | 637 | 695 | 3 600 | 9.05 |
| 21318 E | 21318 EK | 90 | 190 | 43 | 393 | 450 | 4 800 | 6.1 |
| 22218 E | 22218 EK | 90 | 160 | 40 | 331 | 375 | 5 300 | 3.4 |
| 22317 E | 22317 EK | 85 | 180 | 60 | 577 | 620 | 3 800 | 7.65 |
| 21317 E | 21317 EK | 85 | 180 | 41 | 331 | 375 | 5 300 | 5.2 |
| 22217 E | 22217 EK | 85 | 150 | 36 | 291 | 325 | 5 600 | 2.7 |
| 22316 E | 22316 EK | 80 | 170 | 58 | 516 | 530 | 4 000 | 6.6 |
| 21316 E | 21316 EK | 80 | 170 | 39 | 331 | 375 | 5 300 | 4.45 |
| 22216 E | 22216 EK | 80 | 140 | 33 | 243 | 270 | 6 000 | 2.1 |
| 22315 E | 22315 EK | 75 | 160 | 55 | 462 | 475 | 4 300 | 5.55 |
